[Frei zum Nachbau] MiniTop Resteverwertung

[SelectaMota]

Hi,

da ich heute ein bisschen Langeweile hatte habe ich mal begonnen meine "Reste" zu durchwühlen.
Dabei sind mir zwei Visaton DTW72 und vier FRS8M in die Hände gefallen.

Also kurz mal ein bisschen Boxsim angeworfen und rumgespielt.

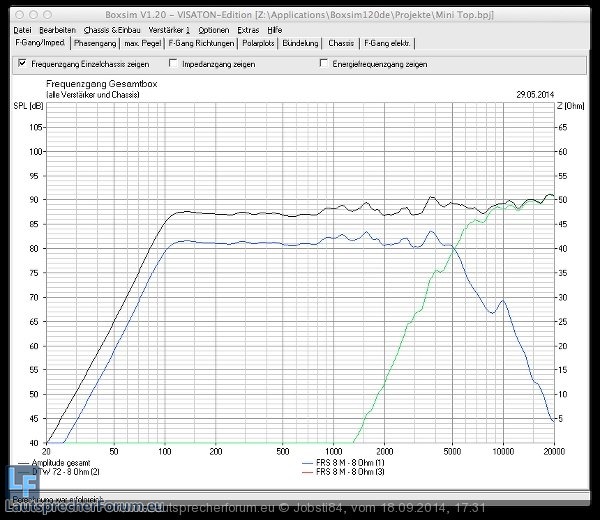

Zustande kam dann folgendes:
18dB für den TMT; 12dB + Vorwiderstand für den HT:

Mini_Top_org.bpj

(55.09 KiB) 181-mal heruntergeladen

Als nächstes habe ich noch in meiner Bauteilkiste rumgewühlt und entsprechende Bauteile gesucht.
Da nicht alle Werte vorrätig waren habe ich nochmal ein bissl in Boxsim rumgespielt und vorhande Werte eingetragen.

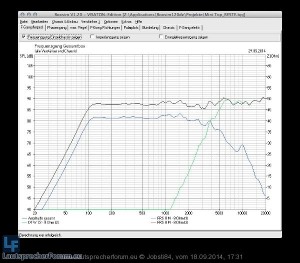

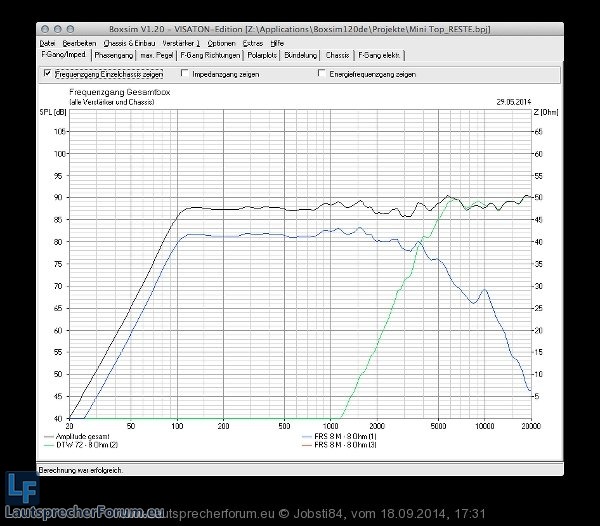

Nun sah die Simultion so aus:
12dB für den TMT; 12dB + Vorwiderstand für den HT:

Mini_Top_RESTE.bpj

(55.09 KiB) 174-mal heruntergeladen

Nicht mehr ganz so schön, aber immer noch brauchbar, denke ich.

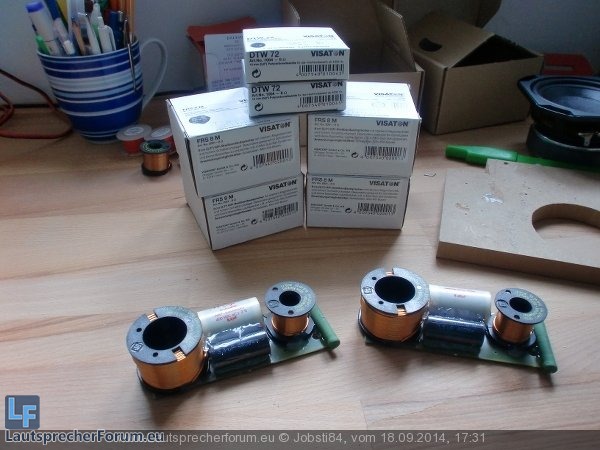

Also geschwind die Weiche auf ein Reststück einer LP05-Platine verlötet:

Es sieht vielleicht nicht schön aus, und die Weichenqualität steth in keiner Relation zu den Chassis, ich möchte aber nochmals erwähnen, dass ich außer für das Holz (vll 10€), nicht einen Cent ausgegeben habe bzw. nicht einen Cent ausgeben werde.

Das Gehäuse werde ich wohl morgen bauen, möchte heute am Feiertag nicht unbedingt Lärm machen.
Wenn alles fertig ist werde ich auch über das Ganze mal drübermessen und bei Gelegenheit auch mal die andere Weiche noch probieren.

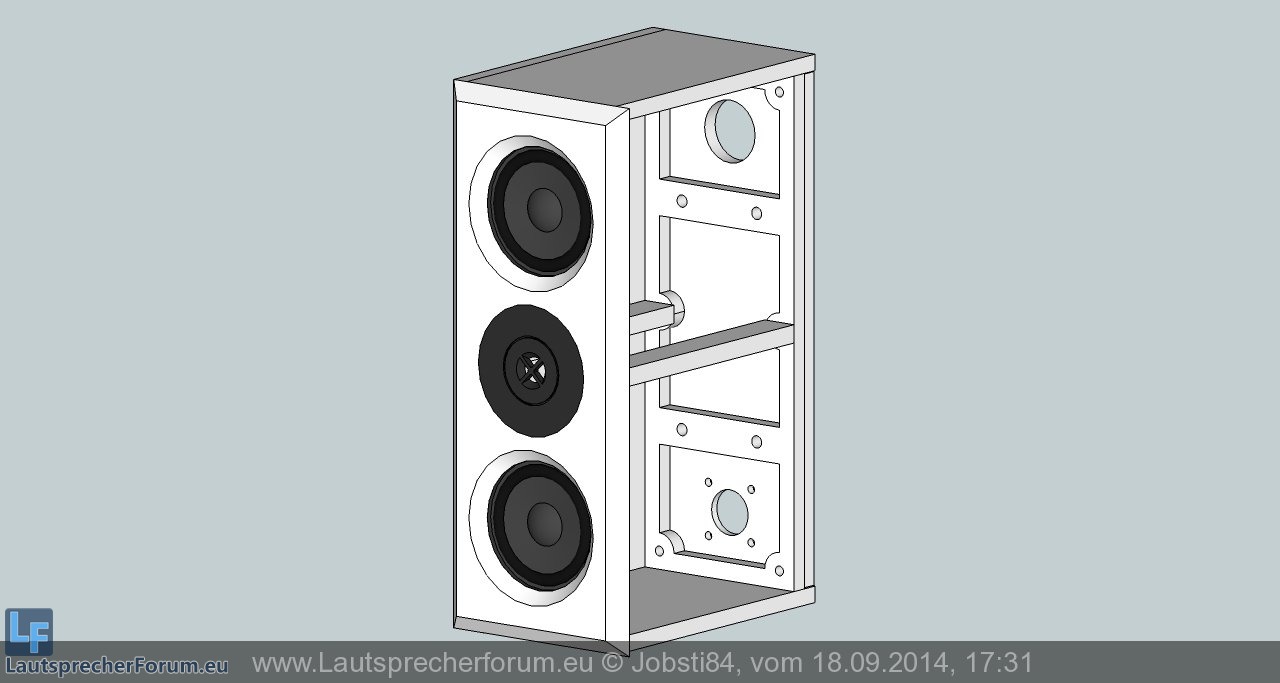

Hier noch ein schneller SketchUp wie das Ganze mal aussehen soll:

Die FRS8 werden von hinten montiert und bekommen noch weißen Akustikstoff zum Schutz "angezogen".
Die Rückwand wird abnhembar, hierauf wird auch die Weiche über dem Speakon montiert.

Ich hoffe ich kann morgen weiteres berichten wenn die Gehäuse bestückfertig sind.

Gruß, M

[hitower78]

Hi
Die Restekiste! Wow

Gruß
Daniel

[SelectaMota]

^^
Bisher gibts nur n kleine Fortschritt. Fronten gefräst.

Hier einmal mit Bespannstoff vor dem FRS8:
[ externes Bild ]

und einmal ohne:
[ externes Bild ]

Irgendwie erinnert mich das Teil an die Dave 8XS ^^

Wünsche ein angenehmen Abend

[lx91]

Sieht gut aus. Weißes warnex oder Lack? Sieht man iwi schlecht.

[SelectaMota]

Danke - Bin auch schon gespannt was rauskommt

Ja, Bild is nur mitm iPhone gemacht... Is einmal dünn mit Warnex gerollt (muss eh noch geschliffen werden), wollte nur mal gucken ob ich den Stoff drauf mach oder nich...

[SelectaMota]

So, es geht endlich wieder voran.
Habe heute mal schnell zwei Gehäuse zusammengebaut und den ersten Speaker monitert.

[ externes Bild ]

Leider ist das Ergebnis ziemlich ernüchtern :/

Das Ganze klingt ziemlich dumpf und hohl...
Da kommm ich wohl auch anfangs ums Messen nich drum herum.

Desweiteren ist das Projekt teurer geworden als geplant... Das Holz hat mich ganze 12€ gekostet und einen Satz M4-Rampa Muffen nochmal 3€

EDIT: Im Hintergrund sieht man noch die Wandhalter die später verwendet werden sollen.

Gruß, M

[NaXiC]

hast du mal versucht, den dumpfen klang beim CB gehäuse mit bedämpfen zu bekämpfen?
alte ikea kissen kommen für sowas immer gut (die kisten sind doch CB, oder?^^)
an sonsten weitermachen, das gefällt

[SelectaMota]

Hi,

ja, noch sind die Teile CB. Sie sollen aber noch n BR-Rohr im Rücken bekommen.
Bedämpft sind se, hab eine Matte Sonofil reingestopft, das reicht normal für ca 10L.

Ich werde jetzt aber die zweite mal noch fertig machen und das ganze an die Wand hängen, hatte die LS jetzt nur auf den Schreibtisch stehen, direkt an der Wand...

Weiter geths auf jeden Fall, vielen Danke

[SelectaMota]

So, nun gehts hier auch mal wieder bissl weiter.

Habe noch ein bisschen an der Weiche rumgespielt und siehe da, es klingt
Habe vorhin mal den ersten Speaker fertig gemacht und an die Wand gehängt

[ externes Bild ]

und nochmal in nah

[ externes Bild ]

Nutze die Kleinen grad als Monitor zum Auflegen
Werde mich jetzt mal noch an die Zweite machen und dann weiteres Berichten

Gruß, M

[SelectaMota]

So, und nochmal die Befestigung vom FRS8:

[ externes Bild ]

[Jobsti]

Top Projekt, gefällt mir echt super.

Da fertig und eher HiFi, habe ich's in's passende Unterforum geschoben.
Damit solch tolle Projekte erhalten bleiben, habe ich Bilder und Dateien im ersten Post hier im Forum hochgeladen.

Sind das jetzt denn schon die finalen BoxSim Files im ersten Beitrag?
Kannst du ja selbst noch abändern

[SelectaMota]

Danke für das Kompliment

Hab jetzt zwar nur ein paar Stunden gelauscht, aber die Kleinen machen echt Spaß und können erstaunlich laut.
Ohne Sub kommen sie zwar nicht aus, das war aber auch nicht das Ziel.

Das Projekt ist soweit fertig - wird nur noch ein bisschen aufgehübscht, lackiert usw...

[ externes Bild ]

Eine Messung reiche ich nahtürlich auch noch nach sobald ich dazu komme...

Im Anhang ist die Projektdatei zu finden.
Den Hochtöner kann man je nach Geschmackt mit dem Vorwiderstand anpassen.
Von 8,2 bis 15 Ohm ist eigentlich alles recht passend - ich habe mich momentan für 10 Ohm entschieden - ändert sich aber evtl auch nochmal wenn das Ganze eingespielt ist.

Gruß, M
