Klinke/RCA In nachrüsten bei DMX Controller?

Elektronische DIY Projekte wie z.B. Aktivweichen, Verstärker, Netzteile etc.

Moderatoren: Lars H, Deathwish666

Antworten

Themenstarter
haxxe
Stagehand
Status: Offline
Beiträge: 394
Registriert: 9. Jun 2016 15:49
Hat sich bedankt: 3 Mal
Danksagung erhalten: 3 Mal

#1

Beitrag 18. Jun 2018 19:49

Moin,
wie vielleicht bekannt hab ich diesen billigen DMX Hobel:
https://www.ebay.de/itm/192-Kanale-DMX5 ... SwAJFa8Dwv

Läuft auch für das Geld erstaunlich gut, nur kann man das interne Mikro knicken.. und ich würde gerne ne Klinke oder RCA Buchse nachrüsten, um besser mit Sound to Light arbeiten zu können.
Grob weiß ich natürlich was ich tun soll, aber ein paar Fragen gibts noch:

1. Ich hab recht oft gelesen, dass man doch nochn Kondensator zum entkoppeln nehmen soll, muss man das wirklich? Ich hätte jetzt wahrscheinlich gerade keinen passenden da.. Ich würde am liebsten einfach das Mikro abklemmen und RCA mit Poti dran.

2. Was für ein Poti sollte ich nehmen? 10K log?

Vielleicht hat das ja schon jemand vor mir mal gemacht hier

Das wars erstmal, Gruß

Diese Werbung bekommen Sie nur als Gast angezeigt

derJoe
Kabelträger
Status: Offline
Beiträge: 46
Registriert: 8. Jan 2016 19:44

#2

Beitrag 18. Jun 2018 22:49

Hallo,

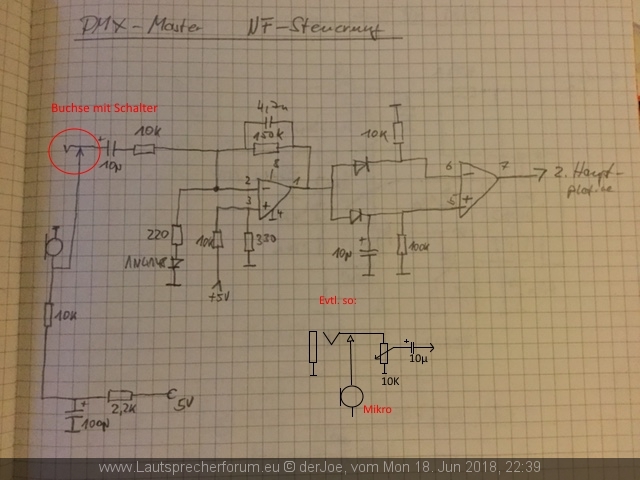

bei meinem DMX-Master1 vom großen T sah das so aus: Dieses Pult hat von Haus aus einen externen Audio-Anschluss mit Schaltbuchse die das eingebaute Mikro abtrennt.
