[Frei zum Nachbau] Lonely.TH18-30 [18" 30Hz_Tapped Horn + B&C 18DS100-8]

[lonelybabe69]

Hallo Forumskollegen! (m / w / d)

Heute haue ich ein Tapped Horn-Projekt raus in der Art, wie ich das noch nie gemacht habe ...

Normalerweise ist es für mich Ehrensache, Projekte zu veröffentlichen, die vollständig dokumentiert sind.
Das beinhaltet auch einen selbst aufgebauten Prototypen, zu dem es mindestens eine Messung gibt.
Da ich meine Fähigkeiten mittlerweile „massiv“ erweitert habe, kann man bei mir sogar mit einer Impedanzmessung
sowie einer pegelkalibrierten Ground Plan Messung rechnen.
Dass meine detaillierten Pläne quasi „idiotensicher“ zu lesen sind und von einem "mittelbegabten" Heimwerker,
mit einem Minimalkontingent an Werkzeugen gebaut werden können, gilt mittlerweile als mein Markenzeichen.

Aber ...................... leider ist diese konsequente Vorgehensweise für einen Hobby-Privat-Entwickler, also „One-Man-Show“ nicht ganz kostenfrei.
Deshalb geht mein DANK nochmals an all diejenigen raus, die mir ihre Treiber für meine Projekte geliehen und somit ihren Teil dazu beigetragen haben, dass ich mittlerweile eine gute Anzahl an Tapped Horn-Projekten entwickeln konnte.

Aber Nr.2 .................. manchmal setzt sich so eine fixe Idee im Kopf fest, die einen nicht mehr loslässt ..... aber es ist Winter.

Bauen (für mich) = schlecht.
Messen (draußen) = schlecht.
Was aber gut geht, ist in der warmen Stube am Rechner zu sitzen und Tapped Horns zu konstruieren.
Und so habe ich’s eben wieder mal getan.

Dieses Projekt ist diesmal ein rein theoretisches Projekt, das nur auf einer Simulation basiert. Eigentlich, wie alle meine Projekte.
Durch meine jahrelange Erfahrung, die ich bereits aus meinen zahlreichen aufgebauten und selbst gemessenen Prototypen sammeln konnte,
kann ich mit Stolz behaupten, dass wenn die TSP des Treibers zu 100% zuverlässig sind, ist es mir möglich TH-Pläne zu zeichnen, die in der Realität bis zu 90-95% Wahrscheinlichkeit zutreffen.
Auch deshalb wollte ich diesmal von vorne rein auf einen amtlichen Treiber setzen, bei dem man sicher sein kann, dass der Hersteller zuverlässige TSP liefert.

Ich habe mein Projekt Lonely.TH18_Pro vor gut 2 Jahren veröffentlicht.
Und natürlich wurde ich als Entwickler des Öfteren gefragt, welchen Treiber ich aus der umfangreichen Liste der Alternativtreiber empfehlen würde.
Nach kurzer Recherche ist ein Treiber besonders herausgestochen.

Und das ist der B&C 18DS100-8.

Nicht nur, dass der Treiber mit astreiner Simulation im TH18_Pro überzeugen kann,
sondern auch angesichts seines Preises von 350-400€ und seinem Xmax von +/- 14,5mm,
wortwörtlich als absoluter Preis/Leistungssieger fest steht.

Der 18DS100 wurde seitdem in den zahlreichen Lonely.TH18_Pro verbaut.
Seine niedrige Freiluft Resonanzfrequenz (Fs) von 34Hz würde sogar zulassen,
dass der 18DS100 auch im tiefer abgestimmten Gehäuse hervorragend performen könnte.
Und jetzt kommen wir erneut zu dem Punkt mit der fixen Idee ..............................

Und hier isser, das Lonely.TH18-30 !

Da ich mittlerweile recht viel Feedback von zufriedenen Nachbauern bekomme und ̶l̶̶e̶̶i̶̶d̶̶e̶̶r̶ von einigen auf einen tiefergehenden TH18 angesprochen wurde,
so wurde eine weitere Bitte an mich herangetragen.

EURO-Paletten Maße sollten möglichst eingehalten werden.
Dies habe ich mir zu Herzen genommen und genau so umgesetzt.

long story short
hier sind die Eckdaten:

Lonely.TH18-30 Hornresp Input Parameters

Nettovolumen ink. der Halskammer (Ausschnitt des Treibers + Konus des Treibers)

elektrische Impedanz Fb 30,51Hz

Simulation in Hornresp, Lonely.TH18-30 + B&C 18DS100, F3 30,2Hz

Meiner Erfahrung nach dürfe sich die Abstimmfrequenz nochmals um ca. 1Hz senken. Das war bis jetzt des Öfteren der Fall.
Auch dürften erwartungsgemäß die Resonanzen, wegen der häufigen Faltung noch ein gutes Stück runtergehen.

Da ich mir diesmal besonders viel Mühe gegeben habe, wollte ich auf ein weiteres Highlight meines Projektes gesondert hinweisen.
Das TH18-30 gibt ab sofort in 3 verschiedenen Holzstärken.

Standardmäßig in 15mm Multiplex.
Wer auf die Idee kommt, wieder OSB zu verwenden, kriegt von mir keinen Segen dazu. Daran hindern, OSB zu verwenden, kann ich leider niemanden.

Dann gibts 16mm Holzstärke (MDF oder Spanplatte für Sparfüchse).

Und 18mm Holzstärke. Für diejenigen, die vielleicht billig an das Multiplex kommen und stets paar Helfer zum Tragen dabei haben.

Meine Projekte finden mittlerweile auch im Ausland großen Anklang. Deshalb gibts die Pläne wiedermal auch in Englisch.
Auch an die amerikanischen DIY-Freunde, mit ihren imperialen Systemeinheiten (Zoll, inch), habe ich gedacht
und ein paar gesonderte Extra-Pläne für angefertigt.

Als Treiber steht, wie gesagt, der B&C 18DS100-8 fest.
Nichtsdestotrotz haben sich auch diesmal ein paar Alternativtreiber finden lassen, die ebenfalls im Lonely.TH18-30 eine gute Figur machen.
Die Liste ist aber deutlich kleiner geworden.

Der 18-500-8A ist bedauerlicherweise nicht dabei.
Hier ist die Simu im Vergleich zum 18DS100-8.
Geht zwar einigermaßen. Ihm fällt dabei aber arg viel an Tiefgang. Eine Empfehlung dafür kann ich leider nicht aussprechen.

Lonely.TH18-30, rot = B&C 18DS100 vs. grün = 18-500-8A

Alle hier aufgelisteten Simulationen zum Betrachten findet ihr in der Baumappe.
Darin befinden sich auch die Simus in der Datei-Form. Diese können in REW importiert werden und beliebig lang studiert und verglichen werden.
Wer nicht weiß, wie das geht, schaut bitte in mein Tutorial, dass ich vor einiger Zeit verfasst habe. [How-To]_Simulationsfrequenzgänge aus Hornresp nach REW exportieren

Einfachheitshalber habe ich diesmal nur das Xmax des jeweiligen Treibers mit aufgelistet.
Das dürfte, neben der Lieblingsmarke, für die meisten das entscheidende Auswahlkriterium sein!
Für die Xmax Angaben übernehme ich keine Haftung, da ich sie aus dem Datenblatt des jeweiligen Herstellers übernommen habe.

Den Anfang machen die 4 Ohm-Treiber.

18Sound 18LW2600_4O (Xmax +/- 14mm)
18Sound 18NLW4100_4O (Xmax +/- 15mm)
18Sound 18NLW4500_4O (Xmax +/- 14,75mm)
18Sound 18NLW9000_4O (Xmax +/- 14mm)
18Sound 18NLW9400_4O (Xmax +/- 9,5mm)
18Sound 18NLW9601_4O (Xmax +/- 14mm)
18Sound 18NTLW5000_4O (Xmax +/- 17,5mm)
18Sound 18TLW3000_4O (Xmax +/- 12mm)

B&C 18DS100_4O (Xmax +/- 13mm)
B&C 18NW100_4O (Xmax +/- 9mm)
B&C 18SW115_4O (Xmax +/- 14mm)
B&C 18TBW100_4O (Xmax +/- 12mm)

FaitalPRO 18HP1030_4O (Xmax +/- 12,45mm)
FaitalPRO 18HP1060_4O (Xmax +/- 12,45mm)
FaitalPRO 18HW1070_4O (Xmax +/- 13mm)
FaitalPRO 18XL1600_4O (Xmax +/- 12,92mm)


hier sind die 8 Ohm Treiber

18Sound 18LW2500_8O (Xmax +/- 14mm)
18Sound 18LW2600_8O (Xmax +/- 14,8mm)
18Sound 18NLTW4500_8O (Xmax +/- 15,3mm)
18Sound 18NLW4000_8O (Xmax +/- 15mm)
18Sound 18NLW4100_8O (Xmax +/- 15mm)
18Sound 18NLW4500_8O (Xmax +/- 15,3mm)
18Sound 18NLW9601_8O (Xmax +/- 14mm)
18Sound 18NTLW5000_8O (Xmax +/- 17,5mm)

B&C 18DS100_8O (Xmax +/- 14,5mm)
B&C 18DS115_8O (Xmax +/- 16,5mm)
B&C 18NW100_8O (Xmax +/- 9mm)
B&C 18SW115_8O (Xmax +/- 14mm)

Beyma 18PW1400Fe_8O (Xmax +/- 10mm)

Celestion CF18VJD_8O (Xmax +/- 12mm)

FaitalPRO 18HW1070_8O (Xmax +/- 13mm)
FaitalPRO 18XL1600_8O (Xmax +/- 12,92mm)
FaitalPRO 18XL2000_8O (Xmax +/- 16,32mm)

Fane IMPERIUM 18NDXL_8O (Xmax +/- 12mm)

LaVoce SAN184.50_8O (Xmax +/- 15,5mm)

Oberton 18NXB700_8O (Xmax +/- 9mm)
Oberton 18NXB1200_8O (Xmax +/- 11,5mm)
Oberton 18NXB1600_8O (Xmax +/- 12,5mm)
Oberton 18NXB1601_8O (Xmax +/- 12,5mm)
Oberton 18XB1301DC_8O (Xmax +/- 12mm)
Oberton 18XB1500v2_8O (Xmax +/- 11mm)

PD.185C003_8O (Xmax +/- 11mm)
PD.185N02_8O (Xmax +/- 12mm)
PD.1850-2_8O (Xmax +/- 11,05mm)
PD.1850-3_8O (Xmax +/- 11,05mm)
PD.1851-2_8O (Xmax +/- 12mm)
PD.1852_8O (Xmax +/- 12mm)
PDN.1852_8O (Xmax +/- 12mm)

RCF LF18N451_8O (Xmax +/- 9mm)
RCF LF18X451_8O (Xmax +/- 14mm)


Falls es, weder Erwarten vorkommt, dass jemand seinen Wunschtreiber in der netten, kleinen Liste nicht finden sollte, weil es den Treiber vielleicht nicht mehr gibt,
so kann er mich fragen oder selbst simulieren.
Ansonsten dürfte in der Liste für jeden Geschmack und Geldbeutel was dabei sein.

Mit diesem 18" 30Hz Party-PA Tapped Horn habe ich mein Portfolio an Tapped Horn-Entwicklungen wieder mal ein Stück erweitert und gleichzeitig das Frequenzspektrum deutlich nach unten gesenkt.
Da es wenige, vergleichbare TH-Projekte weltweit gibt, müsste das TH18-30 bei den TH-Fans und denen, die es werden wollen hoffentlich gut ankommen.

Damit der Post nicht völlig bildfrei in emotionslos daher kommt , hier ein kleiner YT-Short zum Anfixen

[youtube_be]https://youtu.be/1Q433I2pJj0?si=L1PKiQS6RwpZcOUQ [/youtube_be]

Viel Spaß am Nachbauen und lasst mich an euren Projekten teilhaben, wenn ihr das Bedürfnis habt euer Projekt mit der Tapped Horn-Community zu teilen.

► Text anzeigen

Da ich bei meinen Tapped Horn-Projekten keine kommerziellen Absichten verfolge und außer „Ruhm und Ehre“
nichts am Projekt verdiene, so bin ich echt dankbar, wenn zufriedene Nachbauer mich dabei unterstützen, das Projekt groß zu machen!

Noch eins zuletzt, bevor Fragen zur Sinnhaftigkeit des ganzen Unternehmens auftauchen.

► Text anzeigen

Bedenke aber, dass du für das Volumen eines Tapped Horns 2 Bassreflex-Subwoofer bauen könntest.
Also nur bauen, wenn du ein Tapped Horn unbedingt haben willst.

Den Bauplan verlinke ich, wie immer, unten im Thread.

Gruß Viktor

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Baumappe Lonely.TH18-30 [german]
Construction folder Lonely.TH18-30 [english]

[Tonsmann]

Hy, ich werfe mal noch ein eventuell interessanten Treiber rein.
Celestion TSQ1845

Preislich sehr attraktiv.

[lonelybabe69]

Hy, ich werfe mal noch ein eventuell interessanten Treiber rein.
Celestion TSQ1845

Preislich sehr attraktiv.

nicht nur preislich. Der Treiber ist top. Etwas stark motorisiert, aber das ist ja kein Hindernis

Gruß Viktor

[mahatma]

Oh wie geil. Endlich 30 Hz.

Ich hab noch ne gaaanz Crazy Anfrage. Ich hab ja acht lonelyTH12 1. Version. Die haben erst zu viert und dann zu acht das KEIN BOCK AUF NAZIS Festival beschallt. Da wir aber auch Hip-Hop und Elektro Acts haben, möchte ich tiefer gehen. Ich habe günstig zwei Precision Devices PDN2450.8 bekommen. Und da bin ich gerade selbst mit AJ Horn am schauen, was geht. Wenn aber jemand mit Deiner Expertise da rangehen würde, würde es natürlich ein viel besseres Ergebnis geben. Hast Du Lust? Da ist auch 30 Hz das Ziel. Kannst ja mal in Ruhe drüber nachdenken und ein Feedback geben…

[lonelybabe69]

Oh wie geil. Endlich 30 Hz.

Da wir aber auch Hip-Hop und Elektro Acts haben, möchte ich tiefer gehen. Ich habe günstig zwei Precision Devices PDN2450.8 bekommen. Und da bin ich gerade selbst mit AJ Horn am schauen, was geht. Wenn aber jemand mit Deiner Expertise da rangehen würde, würde es natürlich ein viel besseres Ergebnis geben. Hast Du Lust? Da ist auch 30 Hz das Ziel. Kannst ja mal in Ruhe drüber nachdenken und ein Feedback geben…

Ok, weil du es bist. Simulieren kann man ja. Allerdings ist dat Dingens ein ziemlicher Oschi.
Ich habe berechtigte Zweifeln, dass du so ein Monster weder bauen noch tragen willst/kannst.

Habe gerade noch so simuliert gekriegt. Leider kein größerer PA-TH-typischer Durchhänger, kein aggressiveres Rolloff.
Der Frequenzgang ist eher HiFi-typisch, das auch sehr viel Volumen mit sich bringt, was aber auch nicht zuletzt am grossen Vas des Treibers leigt.

So und jetzt halte dich fest. Dat Dingens hat 793,88 Liter NETTO-Volumen.
Aus 18mm MPX konstruiert werden grob 130-150 Liter hinzukommen. Gewicht sicherlich über 100kg.

Mein Rat an dich. Verkauf deine beiden Precision Devices PDN.2450-8 und hol dir davon zwei B&C 18DS100-8 und bau mein TH18-30.
Ein sehr gut gemeinter Rat. Denn konstruieren werde ich das TH24 definitiv nicht.

Gruß Viktor

[mahatma]

Hi und danke für den Schnellcheck. Bin auch auf ca. 1000 l gekommen. Das ist also keine Überraschung. Lager- oder Transportprobleme hab ich auch keine. Ich will die mit 18 mm Sperrholz oder Multiplex bauen.
Mit welchen Dimensionen hast Du gerechnet? Hals, Länge, Mund und Position Treiber?
Gruß Christof

[zabox909]

Danke für die Mühen, spannende Alternative zum XOC1 TH18, endlich mal tief genug .
Interessant wäre imho eine Gehäusevariante in der "Mülltonne" Bauweise wie die Danley oder XOC THs, also mit Schräge für Rollen am Boden und einem Reflektor als Griffmulde oben

[lonelybabe69]

Hi!

Griffmulden kannst du überall machen. Ebenso wie Flansche oder Stapelfräsungen bzw. alles , was ein Touring Subwoofer so braucht.

Diese Schräge, wie beim TH18 Xoc1 beeinflusst eigentlich die Abstimmung, weil sie das L34-Segment verkürzt.
Das TH18-30 kann theoretisch bis 1Hz an Tiefgang verlieren.

Des Weiteren begradigst du mit dieser Schräge das Horn. Das Gute an dieser Ecke und den anderen im Gehäuse ist, dass sie das Resonanzverhalten positiv zu unseren Gunsten beeinflussen. Während die langen Wellen der tiefen Frequenzen sich nicht dran stören, so stören sich die hochfrequenten Musikanteile, wie bspw. die Resonanzen, daran um so mehr und werden dadurch gebrochen bzw. abgeschwächt.
Was für unser Vorhaben natürlich vom riesen Vorteil ist.
Oder anders ausgedrückt! Würden man bspw. in jeder Ecke so ein 45° Reflektor einsetzen, so würde man das Horn in seiner idealen Form begradigen. Das klingt erstmal positiv, aber dadurch würden die Resonanzen sich genauso stark ausbilden, wie in der Simu vorausgesagt und das wollen wir ja nicht! Das Gleiche gilt übrigens auch für die abgerundete Kanten.
Deshalb gilt für den Bass im Tapped Horn: je mehr Ecken und Kanten, desto besser!

Wenn du also so eine große Schräge unten anbringen möchtest, so machst du das auf eigene Gefahr!

Ich für mein Teil habe bewusst auf diese Schräge verzichtet, weil ich das Gehäuse simpel im Aufbau halten wollte. Wie alle meine Tapped Horns übrigens.

Gruß Viktor

[lonelybabe69]

Hi und danke für den Schnellcheck. Bin auch auf ca. 1000 l gekommen. Das ist also keine Überraschung. Lager- oder Transportprobleme hab ich auch keine. Ich will die mit 18 mm Sperrholz oder Multiplex bauen.
Mit welchen Dimensionen hast Du gerechnet? Hals, Länge, Mund und Position Treiber?
Gruß Christof

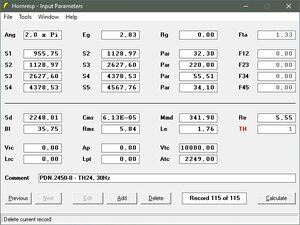

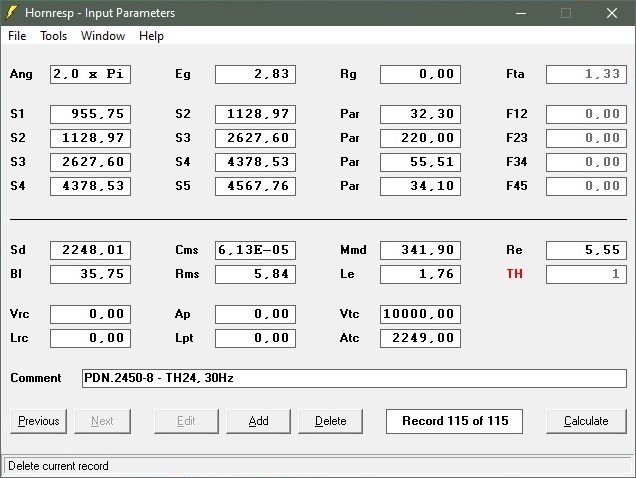

hier ist die Hornresp Eingabemaske.

Ist aber wie gesagt ein "Schnellschuss aus der Hüfte". Ich nehme meist irgendein älteres TH-Projekt und schiebe hin und her, skaliere hoch und runter bis es einigermaßen OK aussieht.
Das bedeutet, ich weiß noch nicht mal, ob man die Simu, so wie sie ist, auch so ins Holz falten kann.
Das offenbart sich meist bei falten.

Gruß Viktor

Hallo Forumskollegen! (m / w / d)

Heute haue ich ein Tapped Horn-Projekt raus in der Art, wie ich das noch nie gemacht habe ...

Normalerweise ist es für mich Ehrensache, Projekte zu veröffentlichen, die vollständig dokumentiert sind.
Das beinhaltet auch einen selbst aufgebauten Prototypen, zu dem es mindestens eine Messung gibt.
Da ich meine Fähigkeiten mittlerweile „massiv“ erweitert habe, kann man bei mir sogar mit einer Impedanzmessung
sowie einer pegelkalibrierten Ground Plan Messung rechnen.
Dass meine detaillierten Pläne quasi „idiotensicher“ zu lesen sind und von einem "mittelbegabten" Heimwerker,
mit einem Minimalkontingent an Werkzeugen gebaut werden können, gilt mittlerweile als mein Markenzeichen.

Aber ...................... leider ist diese konsequente Vorgehensweise für einen Hobby-Privat-Entwickler, also „One-Man-Show“ nicht ganz kostenfrei.
Deshalb geht mein DANK nochmals an all diejenigen raus, die mir ihre Treiber für meine Projekte geliehen und somit ihren Teil dazu beigetragen haben, dass ich mittlerweile eine gute Anzahl an Tapped Horn-Projekten entwickeln konnte.

Aber Nr.2 .................. manchmal setzt sich so eine fixe Idee im Kopf fest, die einen nicht mehr loslässt ..... aber es ist Winter.

Bauen (für mich) = schlecht.
Messen (draußen) = schlecht.
Was aber gut geht, ist in der warmen Stube am Rechner zu sitzen und Tapped Horns zu konstruieren.
Und so habe ich’s eben wieder mal getan.

Dieses Projekt ist diesmal ein rein theoretisches Projekt, das nur auf einer Simulation basiert. Eigentlich, wie alle meine Projekte.
Durch meine jahrelange Erfahrung, die ich bereits aus meinen zahlreichen aufgebauten und selbst gemessenen Prototypen sammeln konnte,
kann ich mit Stolz behaupten, dass wenn die TSP des Treibers zu 100% zuverlässig sind, ist es mir möglich TH-Pläne zu zeichnen, die in der Realität bis zu 90-95% Wahrscheinlichkeit zutreffen.
Auch deshalb wollte ich diesmal von vorne rein auf einen amtlichen Treiber setzen, bei dem man sicher sein kann, dass der Hersteller zuverlässige TSP liefert.

Ich habe mein Projekt Lonely.TH18_Pro vor gut 2 Jahren veröffentlicht.
Und natürlich wurde ich als Entwickler des Öfteren gefragt, welchen Treiber ich aus der umfangreichen Liste der Alternativtreiber empfehlen würde.
Nach kurzer Recherche ist ein Treiber besonders herausgestochen.

Und das ist der B&C 18DS100-8.

Nicht nur, dass der Treiber mit astreiner Simulation im TH18_Pro überzeugen kann,
sondern auch angesichts seines Preises von 350-400€ und seinem Xmax von +/- 14,5mm,
wortwörtlich als absoluter Preis/Leistungssieger fest steht.

Der 18DS100 wurde seitdem in den zahlreichen Lonely.TH18_Pro verbaut.
Seine niedrige Freiluft Resonanzfrequenz (Fs) von 34Hz würde sogar zulassen,
dass der 18DS100 auch im tiefer abgestimmten Gehäuse hervorragend performen könnte.
Und jetzt kommen wir erneut zu dem Punkt mit der fixen Idee ..............................

Und hier isser, das Lonely.TH18-30 !

Da ich mittlerweile recht viel Feedback von zufriedenen Nachbauern bekomme und ̶l̶̶e̶̶i̶̶d̶̶e̶̶r̶ von einigen auf einen tiefergehenden TH18 angesprochen wurde,
so wurde eine weitere Bitte an mich herangetragen.

EURO-Paletten Maße sollten möglichst eingehalten werden.
Dies habe ich mir zu Herzen genommen und genau so umgesetzt.

long story short
hier sind die Eckdaten:

Lonely.TH18-30 Hornresp Input Parameters

Nettovolumen ink. der Halskammer (Ausschnitt des Treibers + Konus des Treibers)

elektrische Impedanz Fb 30,51Hz

Simulation in Hornresp, Lonely.TH18-30 + B&C 18DS100, F3 30,2Hz

Meiner Erfahrung nach dürfe sich die Abstimmfrequenz nochmals um ca. 1Hz senken. Das war bis jetzt des Öfteren der Fall.
Auch dürften erwartungsgemäß die Resonanzen, wegen der häufigen Faltung noch ein gutes Stück runtergehen.

Da ich mir diesmal besonders viel Mühe gegeben habe, wollte ich auf ein weiteres Highlight meines Projektes gesondert hinweisen.
Das TH18-30 gibt ab sofort in 3 verschiedenen Holzstärken.

Standardmäßig in 15mm Multiplex.
Wer auf die Idee kommt, wieder OSB zu verwenden, kriegt von mir keinen Segen dazu. Daran hindern, OSB zu verwenden, kann ich leider niemanden.

Dann gibts 16mm Holzstärke (MDF oder Spanplatte für Sparfüchse).

Und 18mm Holzstärke. Für diejenigen, die vielleicht billig an das Multiplex kommen und stets paar Helfer zum Tragen dabei haben.

Meine Projekte finden mittlerweile auch im Ausland großen Anklang. Deshalb gibts die Pläne wiedermal auch in Englisch.
Auch an die amerikanischen DIY-Freunde, mit ihren imperialen Systemeinheiten (Zoll, inch), habe ich gedacht
und ein paar gesonderte Extra-Pläne für angefertigt.

Als Treiber steht, wie gesagt, der B&C 18DS100-8 fest.
Nichtsdestotrotz haben sich auch diesmal ein paar Alternativtreiber finden lassen, die ebenfalls im Lonely.TH18-30 eine gute Figur machen.
Die Liste ist aber deutlich kleiner geworden.

Der 18-500-8A ist bedauerlicherweise nicht dabei.
Hier ist die Simu im Vergleich zum 18DS100-8.
Geht zwar einigermaßen. Ihm fällt dabei aber arg viel an Tiefgang. Eine Empfehlung dafür kann ich leider nicht aussprechen.

Lonely.TH18-30, rot = B&C 18DS100 vs. grün = 18-500-8A

Alle hier aufgelisteten Simulationen zum Betrachten findet ihr in der Baumappe.
Darin befinden sich auch die Simus in der Datei-Form. Diese können in REW importiert werden und beliebig lang studiert und verglichen werden.
Wer nicht weiß, wie das geht, schaut bitte in mein Tutorial, dass ich vor einiger Zeit verfasst habe. [How-To]_Simulationsfrequenzgänge aus Hornresp nach REW exportieren

Einfachheitshalber habe ich diesmal nur das Xmax des jeweiligen Treibers mit aufgelistet.
Das dürfte, neben der Lieblingsmarke, für die meisten das entscheidende Auswahlkriterium sein!
Für die Xmax Angaben übernehme ich keine Haftung, da ich sie aus dem Datenblatt des jeweiligen Herstellers übernommen habe.

Den Anfang machen die 4 Ohm-Treiber.

18Sound 18LW2600_4O (Xmax +/- 14mm)
18Sound 18NLW4100_4O (Xmax +/- 15mm)
18Sound 18NLW4500_4O (Xmax +/- 14,75mm)
18Sound 18NLW9000_4O (Xmax +/- 14mm)
18Sound 18NLW9400_4O (Xmax +/- 9,5mm)
18Sound 18NLW9601_4O (Xmax +/- 14mm)
18Sound 18NTLW5000_4O (Xmax +/- 17,5mm)
18Sound 18TLW3000_4O (Xmax +/- 12mm)

B&C 18DS100_4O (Xmax +/- 13mm)
B&C 18NW100_4O (Xmax +/- 9mm)
B&C 18SW115_4O (Xmax +/- 14mm)
B&C 18TBW100_4O (Xmax +/- 12mm)

FaitalPRO 18HP1030_4O (Xmax +/- 12,45mm)
FaitalPRO 18HP1060_4O (Xmax +/- 12,45mm)
FaitalPRO 18HW1070_4O (Xmax +/- 13mm)
FaitalPRO 18XL1600_4O (Xmax +/- 12,92mm)


hier sind die 8 Ohm Treiber

18Sound 18LW2500_8O (Xmax +/- 14mm)
18Sound 18LW2600_8O (Xmax +/- 14,8mm)
18Sound 18NLTW4500_8O (Xmax +/- 15,3mm)
18Sound 18NLW4000_8O (Xmax +/- 15mm)
18Sound 18NLW4100_8O (Xmax +/- 15mm)
18Sound 18NLW4500_8O (Xmax +/- 15,3mm)
18Sound 18NLW9601_8O (Xmax +/- 14mm)
18Sound 18NTLW5000_8O (Xmax +/- 17,5mm)

B&C 18DS100_8O (Xmax +/- 14,5mm)
B&C 18DS115_8O (Xmax +/- 16,5mm)
B&C 18NW100_8O (Xmax +/- 9mm)
B&C 18SW115_8O (Xmax +/- 14mm)

Beyma 18PW1400Fe_8O (Xmax +/- 10mm)

Celestion CF18VJD_8O (Xmax +/- 12mm)

FaitalPRO 18HW1070_8O (Xmax +/- 13mm)
FaitalPRO 18XL1600_8O (Xmax +/- 12,92mm)
FaitalPRO 18XL2000_8O (Xmax +/- 16,32mm)

Fane IMPERIUM 18NDXL_8O (Xmax +/- 12mm)

LaVoce SAN184.50_8O (Xmax +/- 15,5mm)

Oberton 18NXB700_8O (Xmax +/- 9mm)
Oberton 18NXB1200_8O (Xmax +/- 11,5mm)
Oberton 18NXB1600_8O (Xmax +/- 12,5mm)
Oberton 18NXB1601_8O (Xmax +/- 12,5mm)
Oberton 18XB1301DC_8O (Xmax +/- 12mm)
Oberton 18XB1500v2_8O (Xmax +/- 11mm)

PD.185C003_8O (Xmax +/- 11mm)
PD.185N02_8O (Xmax +/- 12mm)
PD.1850-2_8O (Xmax +/- 11,05mm)
PD.1850-3_8O (Xmax +/- 11,05mm)
PD.1851-2_8O (Xmax +/- 12mm)
PD.1852_8O (Xmax +/- 12mm)
PDN.1852_8O (Xmax +/- 12mm)

RCF LF18N451_8O (Xmax +/- 9mm)
RCF LF18X451_8O (Xmax +/- 14mm)


Falls es, weder Erwarten vorkommt, dass jemand seinen Wunschtreiber in der netten, kleinen Liste nicht finden sollte, weil es den Treiber vielleicht nicht mehr gibt,
so kann er mich fragen oder selbst simulieren.
Ansonsten dürfte in der Liste für jeden Geschmack und Geldbeutel was dabei sein.

Mit diesem 18" 30Hz Party-PA Tapped Horn habe ich mein Portfolio an Tapped Horn-Entwicklungen wieder mal ein Stück erweitert und gleichzeitig das Frequenzspektrum deutlich nach unten gesenkt.
Da es wenige, vergleichbare TH-Projekte weltweit gibt, müsste das TH18-30 bei den TH-Fans und denen, die es werden wollen hoffentlich gut ankommen.

Damit der Post nicht völlig bildfrei in emotionslos daher kommt , hier ein kleiner YT-Short zum Anfixen

[youtube_be]https://youtu.be/1Q433I2pJj0?si=L1PKiQS6RwpZcOUQ [/youtube_be]

Viel Spaß am Nachbauen und lasst mich an euren Projekten teilhaben, wenn ihr das Bedürfnis habt euer Projekt mit der Tapped Horn-Community zu teilen.

► Text anzeigen

Da ich bei meinen Tapped Horn-Projekten keine kommerziellen Absichten verfolge und außer „Ruhm und Ehre“
nichts am Projekt verdiene, so bin ich echt dankbar, wenn zufriedene Nachbauer mich dabei unterstützen, das Projekt groß zu machen!

Noch eins zuletzt, bevor Fragen zur Sinnhaftigkeit des ganzen Unternehmens auftauchen.

► Text anzeigen

Bedenke aber, dass du für das Volumen eines Tapped Horns 2 Bassreflex-Subwoofer bauen könntest.
Also nur bauen, wenn du ein Tapped Horn unbedingt haben willst.

Den Bauplan verlinke ich, wie immer, unten im Thread.

Gruß Viktor

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Baumappe Lonely.TH18-30 [german]
Construction folder Lonely.TH18-30 [english]

Hy, ich werfe mal noch ein eventuell interessanten Treiber rein.
Celestion TSQ1845

Preislich sehr attraktiv.

Hy, ich werfe mal noch ein eventuell interessanten Treiber rein.
Celestion TSQ1845

Preislich sehr attraktiv.

nicht nur preislich. Der Treiber ist top. Etwas stark motorisiert, aber das ist ja kein Hindernis

Gruß Viktor

Oh wie geil. Endlich 30 Hz.

Ich hab noch ne gaaanz Crazy Anfrage. Ich hab ja acht lonelyTH12 1. Version. Die haben erst zu viert und dann zu acht das KEIN BOCK AUF NAZIS Festival beschallt. Da wir aber auch Hip-Hop und Elektro Acts haben, möchte ich tiefer gehen. Ich habe günstig zwei Precision Devices PDN2450.8 bekommen. Und da bin ich gerade selbst mit AJ Horn am schauen, was geht. Wenn aber jemand mit Deiner Expertise da rangehen würde, würde es natürlich ein viel besseres Ergebnis geben. Hast Du Lust? Da ist auch 30 Hz das Ziel. Kannst ja mal in Ruhe drüber nachdenken und ein Feedback geben…

Oh wie geil. Endlich 30 Hz.

Da wir aber auch Hip-Hop und Elektro Acts haben, möchte ich tiefer gehen. Ich habe günstig zwei Precision Devices PDN2450.8 bekommen. Und da bin ich gerade selbst mit AJ Horn am schauen, was geht. Wenn aber jemand mit Deiner Expertise da rangehen würde, würde es natürlich ein viel besseres Ergebnis geben. Hast Du Lust? Da ist auch 30 Hz das Ziel. Kannst ja mal in Ruhe drüber nachdenken und ein Feedback geben…

Ok, weil du es bist. Simulieren kann man ja. Allerdings ist dat Dingens ein ziemlicher Oschi.
Ich habe berechtigte Zweifeln, dass du so ein Monster weder bauen noch tragen willst/kannst.

Habe gerade noch so simuliert gekriegt. Leider kein größerer PA-TH-typischer Durchhänger, kein aggressiveres Rolloff.
Der Frequenzgang ist eher HiFi-typisch, das auch sehr viel Volumen mit sich bringt, was aber auch nicht zuletzt am grossen Vas des Treibers leigt.

So und jetzt halte dich fest. Dat Dingens hat 793,88 Liter NETTO-Volumen.
Aus 18mm MPX konstruiert werden grob 130-150 Liter hinzukommen. Gewicht sicherlich über 100kg.

Mein Rat an dich. Verkauf deine beiden Precision Devices PDN.2450-8 und hol dir davon zwei B&C 18DS100-8 und bau mein TH18-30.
Ein sehr gut gemeinter Rat. Denn konstruieren werde ich das TH24 definitiv nicht.

Gruß Viktor

Hi und danke für den Schnellcheck. Bin auch auf ca. 1000 l gekommen. Das ist also keine Überraschung. Lager- oder Transportprobleme hab ich auch keine. Ich will die mit 18 mm Sperrholz oder Multiplex bauen.
Mit welchen Dimensionen hast Du gerechnet? Hals, Länge, Mund und Position Treiber?
Gruß Christof

Danke für die Mühen, spannende Alternative zum XOC1 TH18, endlich mal tief genug .
Interessant wäre imho eine Gehäusevariante in der "Mülltonne" Bauweise wie die Danley oder XOC THs, also mit Schräge für Rollen am Boden und einem Reflektor als Griffmulde oben

Hi!

Griffmulden kannst du überall machen. Ebenso wie Flansche oder Stapelfräsungen bzw. alles , was ein Touring Subwoofer so braucht.

Diese Schräge, wie beim TH18 Xoc1 beeinflusst eigentlich die Abstimmung, weil sie das L34-Segment verkürzt.
Das TH18-30 kann theoretisch bis 1Hz an Tiefgang verlieren.

Des Weiteren begradigst du mit dieser Schräge das Horn. Das Gute an dieser Ecke und den anderen im Gehäuse ist, dass sie das Resonanzverhalten positiv zu unseren Gunsten beeinflussen. Während die langen Wellen der tiefen Frequenzen sich nicht dran stören, so stören sich die hochfrequenten Musikanteile, wie bspw. die Resonanzen, daran um so mehr und werden dadurch gebrochen bzw. abgeschwächt.
Was für unser Vorhaben natürlich vom riesen Vorteil ist.
Oder anders ausgedrückt! Würden man bspw. in jeder Ecke so ein 45° Reflektor einsetzen, so würde man das Horn in seiner idealen Form begradigen. Das klingt erstmal positiv, aber dadurch würden die Resonanzen sich genauso stark ausbilden, wie in der Simu vorausgesagt und das wollen wir ja nicht! Das Gleiche gilt übrigens auch für die abgerundete Kanten.
Deshalb gilt für den Bass im Tapped Horn: je mehr Ecken und Kanten, desto besser!

Wenn du also so eine große Schräge unten anbringen möchtest, so machst du das auf eigene Gefahr!

Ich für mein Teil habe bewusst auf diese Schräge verzichtet, weil ich das Gehäuse simpel im Aufbau halten wollte. Wie alle meine Tapped Horns übrigens.

Gruß Viktor

Hi und danke für den Schnellcheck. Bin auch auf ca. 1000 l gekommen. Das ist also keine Überraschung. Lager- oder Transportprobleme hab ich auch keine. Ich will die mit 18 mm Sperrholz oder Multiplex bauen.
Mit welchen Dimensionen hast Du gerechnet? Hals, Länge, Mund und Position Treiber?
Gruß Christof

hier ist die Hornresp Eingabemaske.

Ist aber wie gesagt ein "Schnellschuss aus der Hüfte". Ich nehme meist irgendein älteres TH-Projekt und schiebe hin und her, skaliere hoch und runter bis es einigermaßen OK aussieht.
Das bedeutet, ich weiß noch nicht mal, ob man die Simu, so wie sie ist, auch so ins Holz falten kann.
Das offenbart sich meist bei falten.

Gruß Viktor
