[Fertig] Selbstbau Mini Line Array

[lx91]

Neue Fotos im ersten Beitrag. Module sind jetzt fertig. Bässe soweit auch (Fotos folgen) einzige was jetzt noch gebaut werden muss ist der stativ Adapter.

Kosten waren glaube ca so:
- Holz ink zuschnitt 50€
- chassis 260€ (16xvisaton2xthomann)
- Stahl ink zuschnitt/schrauben/muttern usw 100€
- neutrik Zeug und Kabel um die 150€
- warnex / Gitter / schaum / Lack 60€

[kmxkoeppe]

Respekt , die Flughardware gefällt auch:-) Jetzt verstehe ich das erst richtig. Wenn du nichts dagegen hast würde ich dir das so fast 1 zu 1 kopieren Aber erstmal müssen noch ein paar Aktuelle Projekte fertig werden und dann bau ich erstmal ein Proto und hörs mir an.

[lx91]

Kannst du gern machen. Viel Spaß beim Löcher bohren bei mir waren es ca 600 Stück;-)

[geisi]

Wieviele Bohrer hast du denn allein für die 600 Löcher verschlissen?

[lx91]

keinen;-) standbohrmaschine macht's möglich

[amerika1110]

Das sieht sehr gut aus, aber warum hast Du für´s Fluggeschirr kein Alu Flachprofil verarbeitet? Wäre doch sicherlich nochmal um einiges leichter geworden.

[lx91]

Hatte ich auch erst überlegt. Aber auf Grund der Stabilität doch lieber stahl genommen.

[BERND_S]

Schickes Projekt.
Man stelle sich vor, da wären jetzt noch laute 5" Koaxe drin.
Da geht dann auch ein ganzes Stück mehr und der riesen Aufwand würde durch ein, für die Größe beachtlichen Output gerechtfertigt werden.
Über den Abstand der Hochtöner und den daraus resultierenden FG wollen wir lieber nicht sprechen.
KANN aber auch funktionieren.

Gibts Messungen? (Gerade gelesen, kein Messequipment vorhanden. Schade.)


Gruß,
Bernd

[Jobsti]

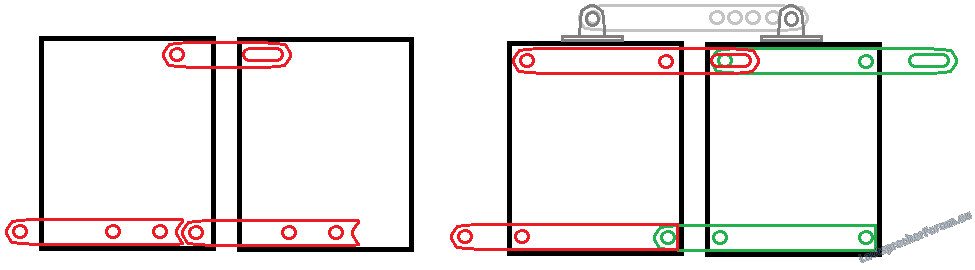

Nochmal eine Anregung für den Flugkram.

Links net so sicher, dafür einfacher zu bauen (DIY darf eh net über Leuten geflogen werden)
Recht sicherer, da Metall mit Metall verbunden ist, dafür muss an der jeweiligen Stellt immer jeweils Materialstärke heraus.gefräst werden
und das Metall gebogen werden, oder eben an der Stellen oben/unten abgefräst sein, damit es schmaler wird.
Einfacher: bei jedem Modul wird das Metall einmal aufgesetzt, beim nächsten eingefräst.

Unten stellt die Front dar, was natürlich auch ganz eng zusammenrücken darf.
Den Hinterteil (Rechts Bild, Schienen oben) sollte anstatt Langloch (habe beim Zeichnen net aufgepasst) lieber mehrere Löcher haben, damit bei längeren Bananen nix verrutscht.
Das Hintere Profil könnte man ebenso auch einfach ausführen und auf die Rückseite mittig setzen, allerdings wird hier dann eine Halterung notwendig. (Kennt man von kleinen Fertig-LAs so auch),
(Siehe rechtes Bild, in Grau eingezeichnet) das sollte dann aber nur gemacht werden, falls vorne wie im rechten Bild verbunden wird, damit man eine durchgängige Metallschiene hat.

[lx91]

Probelauf durchgeführt. siehe ersten Beitrag

[Andre999]

muss ich haben....


aber mal ne frage was kommt da so an geld zusammen??? mal die arbeitszeit nicht rechnen!!!!

[houns@work]

steht im Beitrag Nr30

[lx91]

Ca 500-600 Euro je nachdem wie gut man an materialen wie holz/stahl/Schrauben usw kommt
Chassi kostet pro Modul 9,90€

[Andre999]

Holz und Flachstahl ist kein Thema für mich.
Holz für lau und stahl würde ich so bekommen.

Nur schrauben und so. Aber da komm ich auch gut ran bei Würth.

[djmax-01]

Hallo

Tolles Projekt, bin schwer beeindruckt und gespannt auf den ersten Einsatzbericht

Wie löst du das mit der Aufhängung, hast einen Adapter/Flugramen für einen Traversenlift/Stativ
oder kommt das Array direkt an die Traverse??

Viele Grüße
Max

[lx91]

Entweder wenn vorhanden Traverse. Sonst Kurbelstativ mit Adapter der auf die Hardware greift dieser ist aber noch in der Planung/bau

[Pascal]

also die neuen bilder sagen alles ich bin baffff tip top mit der hardwer haste gut gelöst echt top

[lx91]

Danke.
War heut auch noch mal fleißig und hab die stativadapter gebaut. Samstag erste Va mit dem System bin ja mal gespannt;-)
[ externes Bild ]
[ externes Bild ]
[ externes Bild ]
[ externes Bild ]
[ externes Bild ]

[BERND_S]

Hallo.
Sieht soweit super aus.
Hast du mal am Stativ gerüttelt, um festzustellen, wie standfest das ist?
Mir würde der Schwerpunkt sorgen machen.

Gruß,
Bernd

[lx91]

Natürlich. Steht super.

[lx91]

Erste Veranstaltung ist rum. Tops find ich nach wie vor gelungen. Bässe müssten noch welche dabei damit man die Tops ausfahren kann.

[Pirannia]

Super Beitrag Was für Subwoofer und wie viel hast du endgültig genommen ?

[lx91]

Die beiden DIY 12"br wie auf den Fotos die ich für die la gebaut hab. Zusätzlich noch zwei 15er Hörner DIY
Baue wenn zeit is noch 4 von den 12ern aber leider passt das System dann nicht mehr in nen Kombi.

[BERND_S]

...für 12er sind die Subwoofer ja auch recht groß.
Dafür aber sehr günstig.

Gruß,
Bernd

[Oberlixgmbh]

Hallo,
ich überlege zur Zeit so eine ähnliches Array im Sommer zu bauen.
Hab überlegt pro Modul 2 FRS 8M in 30° Winkel zueinander zu verbauen und die zu 16Ohm zu verschalten.
Um ein breiteren Abstrahlwinkel vom gesamten Array zu erhalten
Was haltet ihr davon?

Ws sollen es 4 solcher Module pro Seite erst mal werden.


Was hast du bei deiner Bauweise für ein Abstrahlwinkel.

lg Oberlixgmbh

[hunterslash]

Hi, Welche Maße haben die einzelnen Module?

Würde es auch gerne nachbauen
