Möchte auch mal wieder ein Projekt Vorstellen:
Entstehung von 12 Subwoofern und 6 passenden Rollbrettern:
Sub Bass Array mit 4x 12"
Abmessungen: 65 x 65 x 58 (B x H x T)
Bestückung: Eminence Delta 12LF 8Ohm
Impedanz: 8Ohm pro Modul
Geplantes Amping: LD Systems DP4950 (ob 6 Subs an jeweils 400W im Normalbetrieb(3 Kanäle a 4Ohm) und am freien Kanal das Topteil, oder 2 Subs an jeweils 1600W im Brückenbetrieb lasse ich mal noch dahingestellt
Warum grade dieser Amp? Preis/Leistung hat mich einfach überzeugt. Im Mittelhochton klingt der Amp etwas aggresiver, hörbar, ohne Direktvergleich/Ahnung aber nicht der Rede wert, im Zusammenspiel mit dem 1" in den Topteilen gefällt mir das sehr gut. Der Sound wird etwas durchsetzungsfähiger wenn man das so sagen darf. Und die Bassperformance ist ohne zu vergleichen durchaus als gut einzustufen (Altes LD PA Niveau)
Speaker wurden wetterfest imprägniert und und durch die Behandlung die Membrane und Dustcap verstärkt. FS sinkt dadurch etwas, was dem Einsatz als Subwoofer Chassis zu gute kommt.
Platten Zugeschnitten:
Die ersten Schallwände gefräst:
Gehäuse zusammengespaxt:
Ausschnitt fürs Anschlussfeld:
Auschnitt für die Griffe:
Versteifungen:
Schablone für Fußfräsungen auf dem Frästisch erstellen:
Fußfräsungen:
Alte Schablone für Butterflys defekt, also kurzerhand eine von einem fertigen Rollbrett erstellt:
Rollbrett mit Fuß und Butterflyfräsungen:
Beim Rollbrett werden die Ecken rund:
Kanten abgerundet, Löcher gebohrt:
Versteifungen zugeschnitten:

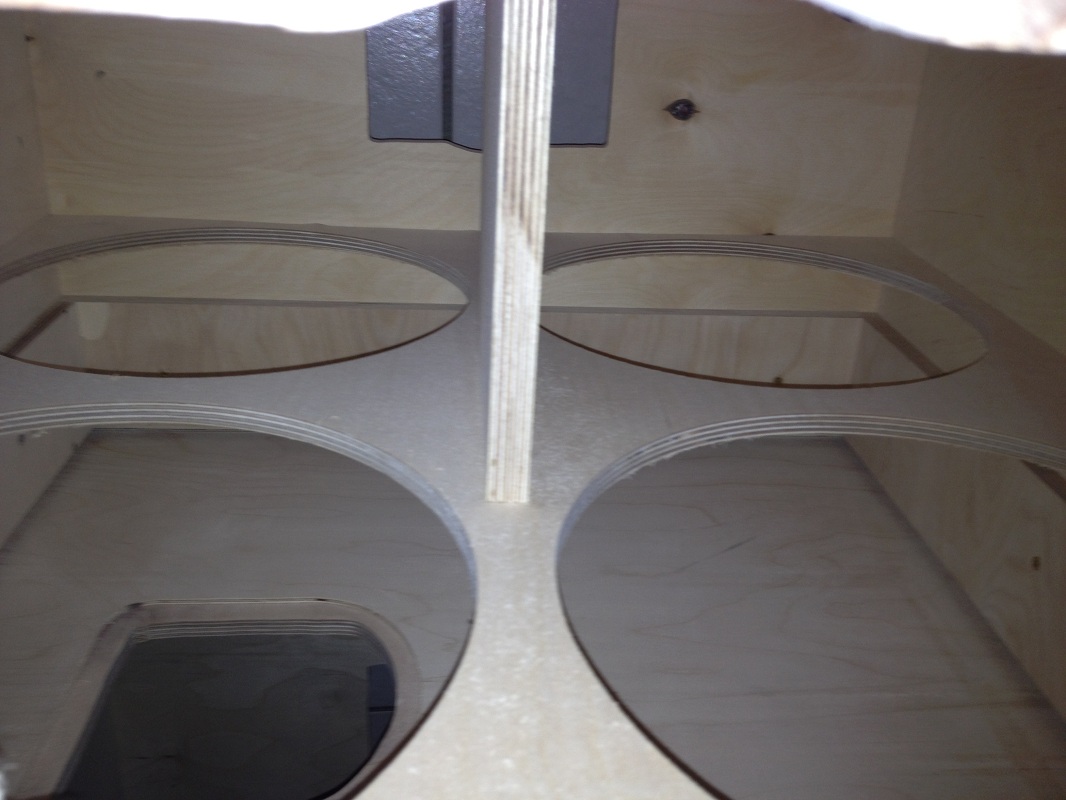

Blick in die Box:
Kanten bündig fräsen und Kanten abrunden:
Geschliffen, Schrauben entfernt, Holzdübel eingeleimt:
Gespachtelt und geschliffen:
Gitter angekommen und gleich mal probiert:
Subs mit Versteifung und Schallwand:
Subs mit Griff und Fußfräsungen:
Subs mit Mittelversteifung:
Bereit zum Lackieren:
Frisch lackiert - Voranstrich - Part 1:
Frisch lackiert - Voranstrich - Part 2:
Frisch lackiert - Voranstrich - Part 3:

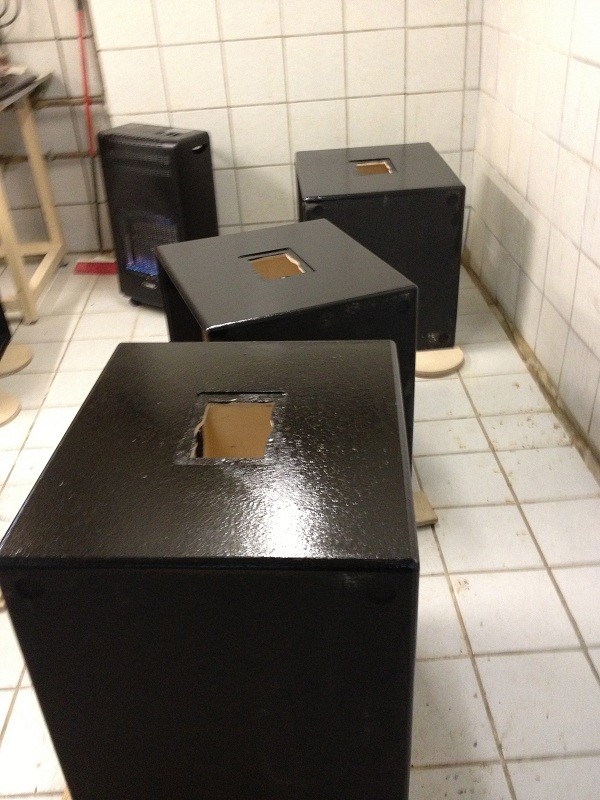

Frisch lackiert - Deckanstrich - Part 1:
Frisch lackiert - Deckanstrich - Part 2:
Frisch lackiert - Deckanstrich - Part 3:
12" Treiber, Z = 8Ohm, R = 6,06Ohm (gemessen 5,9Ohm):
Oben Anschlussfelder, links Chassisverkablung, rechts Innenverkablung Anschlussfeld
links Innenverkablung Anschlussfeld, rechts Chassisverkablung
Anschlussfeld mit Verkablung 1+- Subbass, 2+-Top durchgeschliffen:
Rollbretter mit Einschlagösen:
Fertige Rollbretter:
Speaker montiert und verkabelt:
Auflage fürs Gitter:
Verbindung zur Außenwelt:
Fertige Subwoofer:
Ein Stack - 130x260x58 (B x H x T):
to be continue....
