15" Subwoofer Bauplan (LBSW15)
Verfasst: 22. Feb 2025 15:59
15" Subwoofer Bauplan LBSW15
Hiermit möchte ich mein fertiges Projekt vorstellen: den LBSW15 (Low Budget Super Woofer), einen 15" Subwoofer, der sowohl mit günstigen als auch mit teureren, hochwertigen Treibern hervorragend funktioniert.
Das Gehäuse hat ein brutto Innenvolumen von 144 Litern, mit Port, Treiber und Streben abgezogen ergibt sich ein Netto-Volumen von 120 Litern.
Die Tuning-Frequenz beträgt 45 Hz, was für die meisten Anwendungen völlig ausreichend ist und für einen guten Pegel sorgt. Außerdem funktioniert das Gehäuse mit Recht vielen Treibern ziemlich gut. Der port ist etwas größer dimensioniert als bei vergleichbaren Bauplänen, um bei Treibern, die mehr Hub haben, keine Portgeräusche zu verursachen und auch dafür das der Port besser an die Luft ankoppeln kann.
Ursprünglich wurde das Gehäuse für den
Precision Devices PD154C001
designt, der auch meine Empfehlung für dieses Gehäuse ist. Unten findet ihr jedoch auch eine Liste (Die Auflistung der Treiber ist von den günstigeren bis hin zu den teureren sortiert. WICHTIG DIE AUFLISTUNG ZEIGT ALLE CHASSIS DIE ICH SIMULIERT HAB NICHT WELCHE GEEIGNET SIND!!!) mit vielen unterschiedlichen Treibern die ich Simuliert habe ob diese auch geeignet sind steht in der angehängten ZIP Datei namens A.E-Chassis-LBSW15.Zip dort findet ihr übrigens auch die genaueren Simulationen

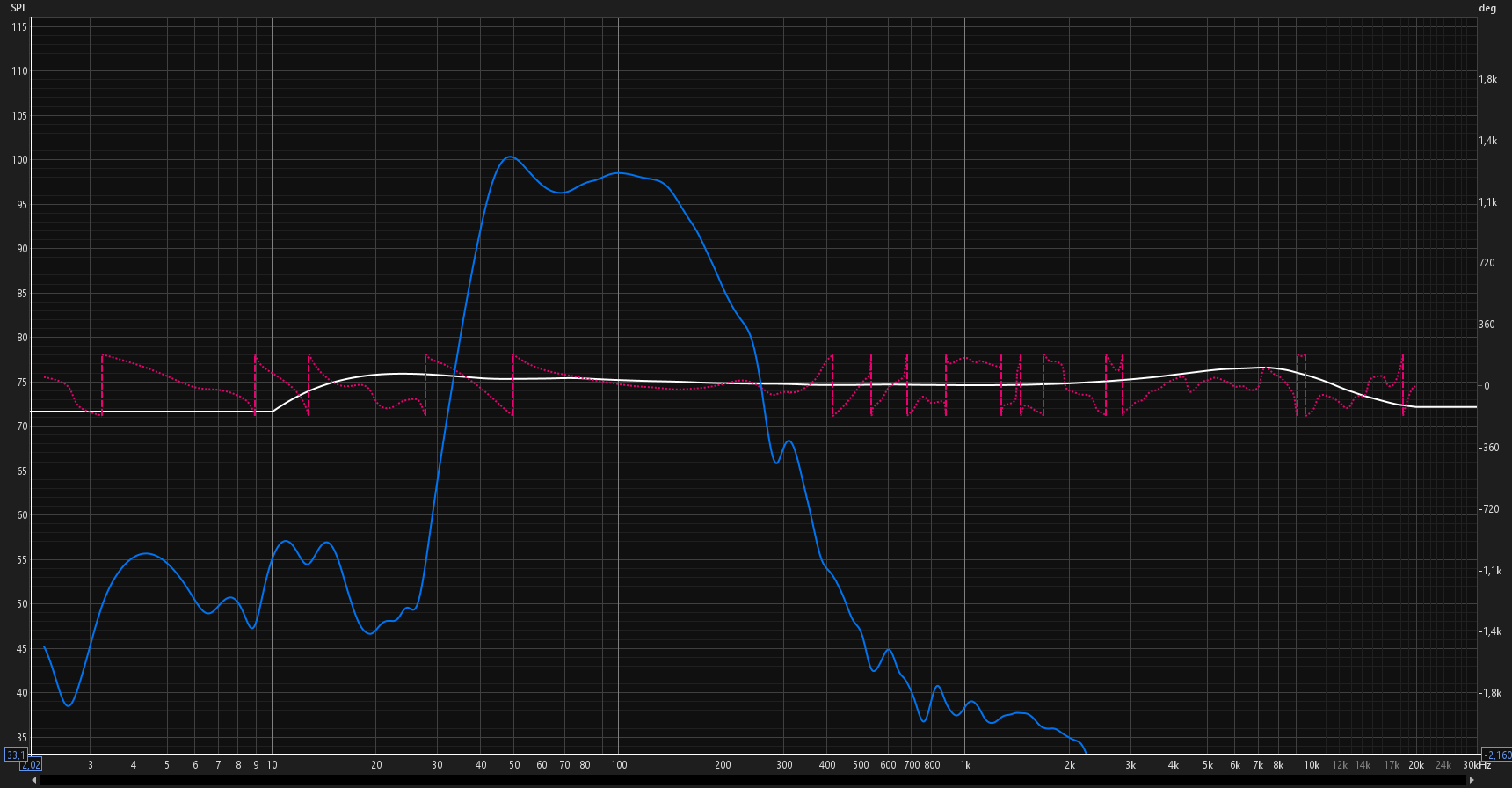

hier habe ich mal eine messung des fertigen lbsw15 mit precision devices pd154c001 bestueckung gemacht
hier noch eine messung mit einem preset bei dem die tuning freq etwas geboostet wird
Der Bauplan sowie die Zuschnittsliste (LBSW15-Plan.pdf) stehen unten ebenfalls zum Download bereit.
Bei Fragen einfach melden. Vielen Dank fürs Lesen und eventuell Nachbauen dieses Projekts. Über eine Rückmeldung würde ich mich sehr freuen.
Liste der Treiber:
Master Audio PA15/8
the box 15LB075-UW4
Turbosound TS-15W300/8A
Lavoce WSF152.50
Power Dynamics PD15PS
the box 15LB100-8W
Master Audio LSN 15/8
B&C 15CL76
Lavoce WAF153.00
Eminence Delta-15LFA
B&C 15 PS 100
RCF L15P530-8
Eminence Kappa Pro-15A
Power Dynamics PD15C
Power Dynamics PD15NW
Eminence Kappa Pro-15LF-2
Precision Devices PD.154C001
(Als Tipp wer nicht viel ausgeben mag der 15lb100-8w, lsn15/8, 15cl76 verhalten sich fast genauso im Gehäuse wie der pd154c001 haben allerdings ein geringeren max pegel für das absolute Low Budget ist der 15lb075-uw4 am ehesten geeignet
Hiermit möchte ich mein fertiges Projekt vorstellen: den LBSW15 (Low Budget Super Woofer), einen 15" Subwoofer, der sowohl mit günstigen als auch mit teureren, hochwertigen Treibern hervorragend funktioniert.
Das Gehäuse hat ein brutto Innenvolumen von 144 Litern, mit Port, Treiber und Streben abgezogen ergibt sich ein Netto-Volumen von 120 Litern.
Die Tuning-Frequenz beträgt 45 Hz, was für die meisten Anwendungen völlig ausreichend ist und für einen guten Pegel sorgt. Außerdem funktioniert das Gehäuse mit Recht vielen Treibern ziemlich gut. Der port ist etwas größer dimensioniert als bei vergleichbaren Bauplänen, um bei Treibern, die mehr Hub haben, keine Portgeräusche zu verursachen und auch dafür das der Port besser an die Luft ankoppeln kann.
Ursprünglich wurde das Gehäuse für den
Precision Devices PD154C001
designt, der auch meine Empfehlung für dieses Gehäuse ist. Unten findet ihr jedoch auch eine Liste (Die Auflistung der Treiber ist von den günstigeren bis hin zu den teureren sortiert. WICHTIG DIE AUFLISTUNG ZEIGT ALLE CHASSIS DIE ICH SIMULIERT HAB NICHT WELCHE GEEIGNET SIND!!!) mit vielen unterschiedlichen Treibern die ich Simuliert habe ob diese auch geeignet sind steht in der angehängten ZIP Datei namens A.E-Chassis-LBSW15.Zip dort findet ihr übrigens auch die genaueren Simulationen
hier habe ich mal eine messung des fertigen lbsw15 mit precision devices pd154c001 bestueckung gemacht
Der Bauplan sowie die Zuschnittsliste (LBSW15-Plan.pdf) stehen unten ebenfalls zum Download bereit.
Bei Fragen einfach melden. Vielen Dank fürs Lesen und eventuell Nachbauen dieses Projekts. Über eine Rückmeldung würde ich mich sehr freuen.
Liste der Treiber:
Master Audio PA15/8
the box 15LB075-UW4
Turbosound TS-15W300/8A
Lavoce WSF152.50
Power Dynamics PD15PS
the box 15LB100-8W
Master Audio LSN 15/8
B&C 15CL76
Lavoce WAF153.00
Eminence Delta-15LFA
B&C 15 PS 100
RCF L15P530-8
Eminence Kappa Pro-15A
Power Dynamics PD15C
Power Dynamics PD15NW
Eminence Kappa Pro-15LF-2
Precision Devices PD.154C001
(Als Tipp wer nicht viel ausgeben mag der 15lb100-8w, lsn15/8, 15cl76 verhalten sich fast genauso im Gehäuse wie der pd154c001 haben allerdings ein geringeren max pegel für das absolute Low Budget ist der 15lb075-uw4 am ehesten geeignet
LBSW15-plan.pdf- (179.87 KiB) 146-mal heruntergeladen
A.E-Chassis-LBSW15.zip- (1.05 MiB) 101-mal heruntergeladen
